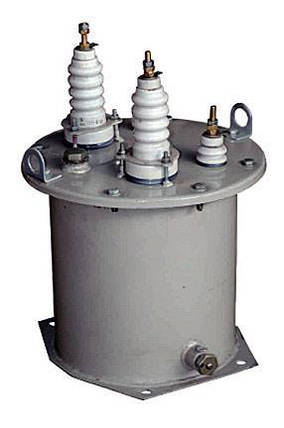

Трансформатор напруги

Вимоги до умов експлуатації трансформаторів:

- Даний вид трансформаторів призначений для експлуатації в районах з вкрай помірним кліматом у вибухобезпечній середовищі. Допускається використання трансформаторів НОМ в хімічно активному середовищі.
- Висота установки над рівнем моря не повинна перевищувати 1000м.
- Діапазон допустимих температур навколишнього повітря:
У1 – від -45С до +40С
ХЛ1 – від -60С до +40С
При відносній вологості повітря не більше 80%

Трансформатор не призначений для експлуатації в умовах сильних і тривалих вібрацій.

Монтаж і складання виробу.

Монтаж трансформатора выполняют в строгом соответствии КД. На соответствующих стержнях магнитопровода устанавливаются и закрепляются обмотки. Затем устанавливают ярмо, выполняют все электрические соединения и проводят сушку изделия под вакуумом. Перед непосредственным монтажом активной части в трансформаторный бак, проверяют все соединения и электрические параметры изделия – коэффициент трансформации и угловую погрешность сдвига фазных векторов.

Завершающий монтаж.

На етапі остаточного монтажу, після ретельної перевірки болтових з'єднань і подальшої установки активної частини в бак, встановлюють кришку трансформатора і наповнюють трансформатор маслом. В кінці доповнюють виріб усіма необхідними аксесуарами.

Після збірки, всі трансформатори проходять типові та приймально-здавальні випробування згідно нормативної документації та ГОСТ 11677.

Структура умовного позначення НОМ-10(6)

Н - трансформатор напруги.

Про - однофазний.

М - охолоджування масляне з природною циркуляцією повітря і масла.

Х - номінальна потужність, кВА.

10(6) - номінальна напруга обмотки ВН, кВ.

У3 - кліматичне виконання і категорія розміщення по ГОСТ 15150

Технічні характеристики

Номінальні напруги обмоток; ВН-10 (6) кВ.

ПН - 0,1 кВ.

Частота струму - 50Гц. Число фаз - 1

Схема і група з'єднання - 1/1-0.

Параметри трансформатора напруги НОМ-10(6) У3
