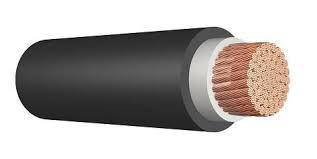

ППСРВМ, ППСВВМ

Дріт для рухомого складу з гумовою ізоляцією в холодостійкій оболонці з ПВХ пластикату.

Конструкція:

1. Струмопровідна жила — мідна, багатодротова, круглої форми відповідає класу 4 за ГОСТ 22483-77.
2. Роздільний шар — допускається накладення поліетилентерефталатної плівки по жилах дротів.
3. Ізоляція — з гуми ізоляційної, номінальна товщина ізоляції представлена в Приложенні.
4. Роздільний шар — ізольовані жили перетином понад 10 мм² , призначені для приєднання до рухомих струмоприймачів, поверх ізоляції мають сепаратор із неелектропровідної прогумованої тканинної стрічки або поліетилентерефталатної плівки.
5. Оболонка — з холодостійкого ПВХ пластикату, номінальна товщина оболонки представлена в Прикладі.

Застосування:

Ці дроти призначені для внутрішніх і зовнішніх з'єднань у тепловозах як комплектувальні вироби (для достроювання спроєктованих одиниць рухомого складу та ремонту), на напругу 660, 1500, 3000, 4000 В змінного струму частотою до 400 Гц або 1000, 2500, 4500, 6000 В постійного струму відповідно, для приєднання до рухомих струмоприймачів, монтажу за обмежених переміщеннях і для фіксованого монтажу під впливом мастильних олив і дизельного палива.

До марки дроту перерізом понад 10 мм² , який використовується для приєднання до рухомих струмоприймачів, додається індекс "1".

Технічні характеристики:

- Тип кліматичного виконання — У категорії розміщення 1 і 2 за ГОСТ 15150-69

- Температура довкілля під час експлуатації: від -50 до +60 °C
- Дроти стійки до підвищеної вологості: до 98% за температури до 40 °C
- Дріт озоностійкості
- Дроти стійки до впливу дощу, динамічного впливу пилу та випадання інею
- Проводи стійки до олив і дизельного палива
- Дроти не поширюють горіння
- Дроти стійки до вертикальних коливань, вібрацій, ударів і вигинів
- Дріт для приєднання до рухомих струмоприймачів стійки до вигинів з одночасним закручуванням
- Під час експлуатації дроту не треба піддаватися прямому впливу сонячних променів
- Монтаж дротів має проводитися за температури: не нижче ніж -15 °C
- Радіус вигину під час монтажу має бути: не менш ніж 3 діаметри дроту
- Радіус вигину під час експлуатації має бути: не менш ніж 5 діаметрів дроту
- Допускається мон�
